電磁流量計的接地與干擾訊號的排除 |
|
| 發布日期：2023-05-23 點擊：565次 |
1.不能用公共地線接地由于電磁流量計所產生的流量訊號非常小，在滿量程時只有幾個毫伏，而在下限流量時僅有數微伏。因此電磁流量計發送器必須良好接地，以消除外界干擾訊號的影響。首先要求發送器單獨設置接地點，絕對不要接在電機電器等電力設備的公共地線上，或上下水管道上。因為，連接在公共地線上的電力設備上如有漏電，那么在公共地線上存在著電位,甚至有幾十毫伏甚至幾伏的電壓。關于這一點用戶常常忽視，這方面的教訓是很多的。過去用戶來廠反映用不好電磁流量計(主要是LD型老產品),前去現場檢查,結果往往是接地不善所致,估計將近故障實例一半以上。因此要求使用單位注意，不要把電磁流量計發送器的接地線接在公共地線或上下水管道上。雖然配用LDD-1型轉換器和BLD型發送器的電磁流量計，在接地方面的要求低些，但也應予一定的注意。

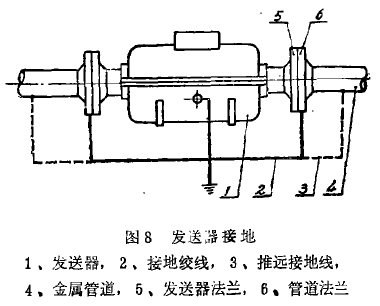

2.接地要求地線應該用總直徑1-2以上毫米銅絞線接在埋于一定深度的接地棒或接地綱.上(深度根據不同地區實際情況而定，上海-般埋于一米多些深度潮濕的地方就可以了)。接地裝置與發送器的距離盡可能地短，除發送器接地外，連接發送器的金屬管道的法蘭也要接地，如圖8所示。某冶煉廠用電磁流量計測量堿液礦漿,按照上述要求接地，但是干擾訊號還是較大，不能正常運行，后來他們試把金屬管道再接地(見圖8虛線)試把接地點逐步向外推遠，當推遠到2米時，干擾訊號顯著下降，才使儀表能正常運行。這種情況說明他們管道上雜散電流較大，電流通過管道以及管道內液體影響到發送器。當管道上接地點向外推移,雜散電流影響不到發送器的探測電極上，排除掉干擾訊號，才能使儀表正常運行。
在一般情況下，接地后的電磁流量計可以運行得較好。如發生突然出現指示儀表指針跳動或轉換器輸出訊號劇烈波動現象。則可能是指示儀表方面故障，或由于液體內存在氣泡覆住電極引起瞬時斷路所造成，并應檢查連接發送器的管道上是否在進行電焊，或發送器附近的電力設備是否發生較大的漏地電流的影響等等。
3.在絕緣材料管道上接地要求前文談到在塑料、玻璃、襯橡膠等管道上裝電磁流量計發送器時，要求在發送器前后各裝一只金屬接地環(或短管),與發送器一起良好接地。這樣流動液體通過接地金屬環也得到良好接地，外界千擾電勢就傳不到發送器電極上。如這樣處理，液體在絕緣管道中流動與管壁摩擦產生靜電，或外界干擾電勢通過液體傳到發送器，從電極再傳送到測量線路，千擾了流量訊號的測量。希望用戶不要忽視，免走彎路。.下面我們列舉一個單立的實際教訓:
某糖廠用HD-LDE-80型電磁流量計.測量pH值為9的堿溶液，管道及配件全系聚氯乙烯塑料。儀表裝好后一直調試不好。派人來我廠反映使用情況，我們根據他們介紹惰況-一起分析,提了幾點看法，主要是改善接地性能，要求單獨接地等等并送給他們一-份資料,其中有一節也談到絕緣管道象.上文所述的接地要求，他們同去以后在按地等方面作了改進，但沒有重視裝金屬按地環這一點仍舊調試不好。后來我廠派人前去檢查，安裝接地等基本符合要求，就是沒有在發送器前后裝接地金屬環(圖6之4)。整個系統的液體處于對地絕緣狀態。即使在生產條件下液體流動時，斷開發送器激磁電流(即在沒有磁場時),從電極上就測得干擾電勢竟達20毫伏之大(滿量程流量時的流量訊號也只有7-8毫伏)。通過測試可以肯定癥結所在，向糖廠提出安裝接地環的改進措施。他們還是半信半疑，怕停產改裝影響生產任務的完成。為了進一步驗證，使他們信服，我們在不停產的條件下做試驗，在發送器前后壁料管道上各鉆一小孔,插入良好接地的金屬棒，與液體接觸，發送器電極.上的干擾訊號就大大減小。后來他們進行了改裝，故障迎刃而解，電磁流量計運行也就正常。 |
 |
