一.試驗參數
1.玻璃轉子流量計的水流量試驗:溫度為25~35℃,壓力<2kgf/cm-2,粘度近似于1csto
2.油流量試驗:采用30#機油，油壓≤3kgf/cm2油溫為29~70℃，大致分成30℃、40℃、50℃、70℃四檔，借以調節油的粘度,粘度范圍15~70cst左右。

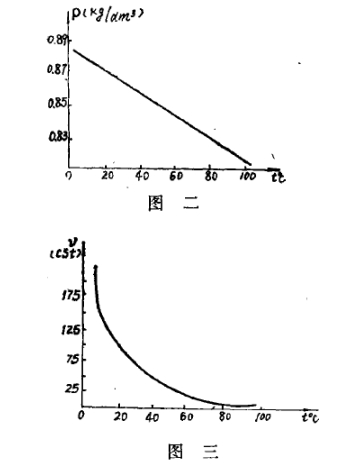

30#機油的ρ(密度)一t℃(溫度)及v(運動學粘度)-t℃的曲線分別見圖二、圖三。

試驗方法是比較簡單的，將玻璃轉子流量計先放在水流量試驗裝置上，按錐管上的刻度，進行精確標定，得出每一刻度下的實際流量，然后再把它裝在油流量校驗裝置上，按同樣的刻度，標出不同粘度下的油的實際流量。因為油的密度與水的密度不同，所以還需按下述公式進行密度修正，以消除密度不同造成的示值誤差。

式中:
Q---浮子在某一刻度時的實際水流量;
Q'---不考慮粘度影響，只是考慮由于介質(油)的密度與水不同，而換算成上述同一刻度下介質(油)的實際流量，即修正后的油流量指示值;
ρ、ρt、ρ'_分別為水、浮子材料及介質(油)的密度。

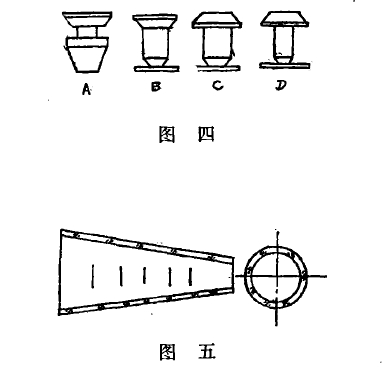

浮子形狀(見圖四所示)。
錐管形狀
錐管編號LZB25-01、LZB25一02、
LZB25--03、LZB25--04、LZB25--05的形狀見圖五。

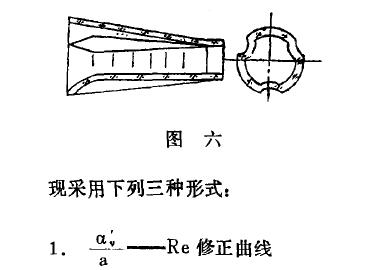

錐管編號605、606的形狀見圖六
二、修正方法
經過上述試驗,得到一系列對應的流量計刻度下的水和粘性介質(油)的實際流量,即可繪成修正曲線

該種修正曲線，即以粘性流體的流量系數α´;與理想流體(沒有粘性的流體,可用水來代替，以下均用水作為理想流體，不再另作說明)的流量系數α之比作為縱座標，而以雷諾數Re作為橫座標來描繪的。

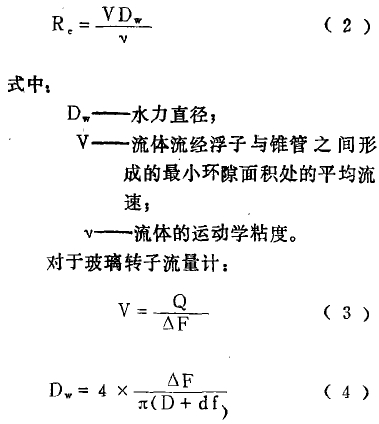

雷諾數Re用下式表示:

式中:.
Q---某刻度值下介質的流量;
△F---某刻度值處浮子和錐管之間形成的環隙面積;
D--在某刻度值處錐管的內徑;
df一浮子的最大直徑。
以(3)、(4)式代入(2)式，即
得到Re的最后表示式

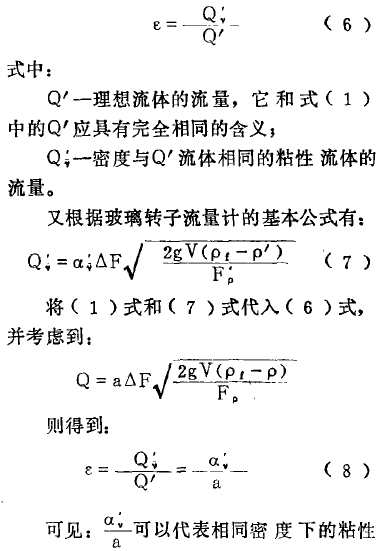

粘度修正系數應理解為密度相同的粘性流體與理想流體在流量計的同一刻度指示值下，它們的實際流量值之比，也即，修正系數Ɛ等于:

流體與理想流體在流量計同一刻度值下的實際流量之比。
上述式中:.
F一浮子的最大截面積;
V一浮子的體積;
g一重力加速度。
理解這一點很重要，它可以幫助我們在進行實際粘度修正試驗時，不必非去找兩種密度相同而一種是有粘性的另一種是沒有粘性介質不可，而可以直接用水和另幾種有粘性的介質來代替，在描繪曲線時不必考慮密度的修正，只要根據玻璃轉子流量計的基本公式，通過試驗,求出ai、a就行了。

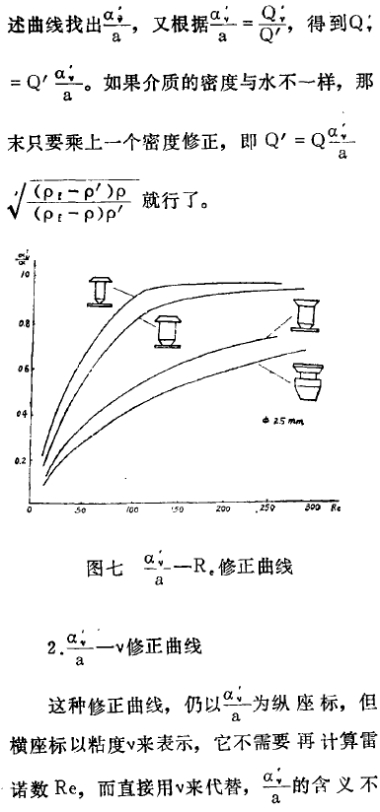

這類修正曲線如圖七。便如果知道了某種介質流動它的使用也方北R.及此時浮子的指示流量的，力下的雷諾數那末根據上

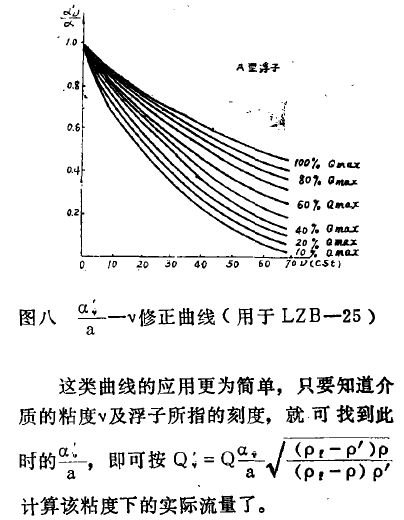

變,由于橫座標不用Re而用v，因此流體的流速或者說流體流量的影響和粘度的影響及口徑的影響，已不能用單-的參量來表示。為此，在描繪曲線時，必須考慮不同口徑和不同的流量下(或者說浮子在不同的位置)av/a--v的修正情況，這類修正曲線的描繪如八所示。

3.Q;-v修正曲線
這類修正曲線的縱座標是以流量Q來表;示的(錐管.上的刻度流量)，整個曲線的描繪是按錐管上的刻度流量(或浮子的位置)來區分的，也即一個刻度值有一條修正曲線。應該注意的是，在描述粘性介質的流量時，將粘性介質的流量進行密度修正后，才能描述在曲線圖上。
即將測得的流量Q;按下式計算得到的Q值描在曲線圖上。

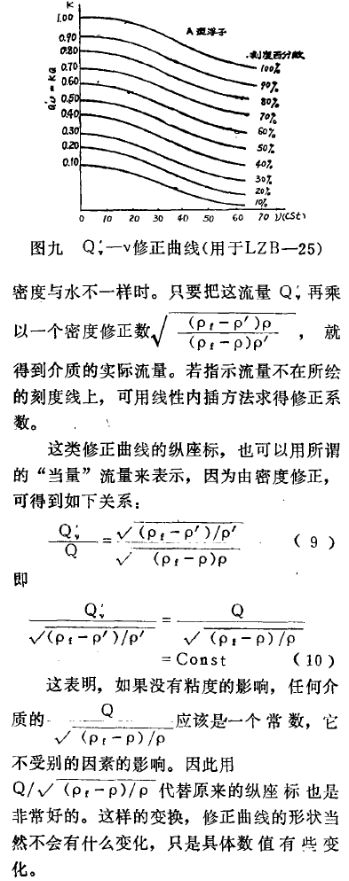

如果粘性介，質的密度與水是一樣的，那就無需進行密度修正，可以將得到的流量直接描繪在曲線圖上。此類修正曲線見圖九。
這類修正曲線在實際應用時相當方便，只要知道介質的粘度v和玻璃轉子流量計浮子的刻度位置,.立即可以從曲線上讀取它的流量Qi。如果
