對串模干擾的抑制,主要依據被測量信號與串模干擾信號的頻率關系,采取不同的濾波策略。模擬濾波器主要有：低通濾波器,高通濾波器和帶通濾波器三種。
電磁流量計中流量信號相對共頻串模干擾信號,變化緩慢,因而主要采用低通輸入濾波器抑制工頻串模干擾。
常用的低通濾波器有RC濾波器,LC濾波器,雙T濾波器及有源濾波器。特點各有不同：
RC濾波器的結構簡單,成本低。但它的串模抑制比不高,一般需要2~3級串聯使用才能達到規定的NMR指標。而且時間常數較大,會影響測量電路的動態特性。
LC濾波器的串模抑制比較高,但需要繞制電感,體積大、成本高。
雙T濾波器對一固定頻率的干擾具有很高的抑制比,偏離該頻率后抑制比迅速減小。
有源濾波器可以獲得比較理想的動態性能,但作為儀表輸入級,有源器件（運算放大器）的共模抑制比一般難以滿足要求,其本身帶來的噪聲也較大。

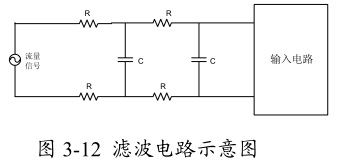

設計中,輸入通道采用2級阻容低通濾波器,采用對稱結構,以保持電路平衡,如圖所示。如前所述,變送器勵磁頻率是（50/8）Hz和（50/2）Hz兩種,綜合考慮噪聲抑制和有效信號的頻率響應,選擇電阻,電容使50Hz的串模干擾信號衰減43至1/600左右。電路參數計算方法可按幅頻特性公式進行計算：A為信號衰減比,R、C為濾波電路參數,ω為信號角頻率。
得到濾波器時間常數RC=477ms,電路中電阻R取47k,電容為1µF。
模擬濾波器雖然具有較好的噪聲抑制能力,但參數不能隨時調整。而數字濾波器可以通過編程改變?yōu)V波參數,更加靈活。在電磁流量計中綜合使用模擬和數字濾波器會獲得更好的測量性能,在后面的章節會詳細敘述數字濾波器在電磁流量計中的應用。
