超聲波流量計原理圖分析

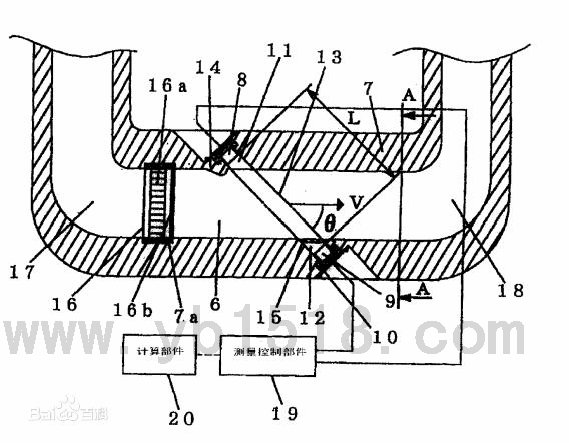

超聲波流量計原理圖包括：測量流動通道6，被測量的流體通過其中流動；超聲波換能器8和9，分別設置在沿測量流動通道6彼此相對的上游端和下游端；上游孔眼11和下游孔眼12，用于使超聲波換能器8和9暴露于該測量流動通道6；第一流體抑制器15，至少鄰近下游孔眼12，用于減少被測量的流體流入孔眼12；第二流體抑制器16，被設置在測量流動通道6的上游端并相對于孔眼11和12，用于減少被測量的流體流入孔眼11和12；測量控制部件19，用于測量超聲波換能器8和9之間的超聲波的傳播時間；及計算部件20，用于根據該測量控制部件19的信號計算流量。為下游孔眼12設置的第一流體抑制器15包括具有至少一個超聲波傳輸孔22的孔眼密封部件21。因此，有可能穩定超聲波換能器之間的流體，以便增強超聲波的接收水平，從而提高測量精度和對流量測量的上限值，并減少對于超聲波換能器的驅動輸入。 |
