HD-CR系列超聲波流量計 本公司專業生產HD-CR系列超聲波流量計，目前有現貨，歡迎來電咨詢！ HD-CR系列（包括300系列、500系列、600系列、800系列）超聲波流量計以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。產品生產標準為CJ/T3063-1997，檢定規程為JJG198-1994。 CR系列超聲波流量計獨具五大技術特色。 ① 陶瓷傳感器、金屬合金粘接劑。強度高、耐磨損、耐腐蝕、不易結垢。特別適合于高溫、高腐性液體的測量。使用金屬粘接劑，粘接更加牢固，使用溫度可達160℃，特別適于聲傳感器，使傳感器的工程實用性大大提高。 ② 微功耗、數字化設計。整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、數字接收和數字分析，達到了全面的數字化設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。 ③ 卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術，保證準確的計量功能。另外設計了先進的管理功能，該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。 ④ 靈活的維護性能。采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在維修過程中任意更換轉換器和傳感器，不影響測量準確度。 ⑤ 漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。 我公司現有多種類型超聲流量計供用戶選擇。 ● 插入式超聲波流量計：可不停產安裝和維護。采用陶瓷傳感器，使用我公司專用鉆孔裝置進行不停產安裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。 ● 管段式超聲波流量計：需切開管路安裝，但以后的維護可不停產。可選擇單聲道或三聲道傳感器。 ● 外夾式超聲波流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。 ● 便攜式超聲波流量計：便攜使用，內置可充電鋰電池，適合移動測量，配接磁性傳感器。 ● 手持式超聲波流量計：體積小，重量輕，內置可充電鋰電池，手持使用，配接磁性傳感器。 ● 防爆型超聲波流量計：用于爆炸性環境液體流量測量，為防爆兼本安型。即轉換器為防爆型，傳感器為本質安全型。 ● 流量測量系統：由多臺超聲流量計和系統主站組成.適于多條管路的集中測量。 ● 超聲波熱量計：用于供熱系統的熱量測量。 ● 電池供電型超聲流量計：采用一節鋰電池供電的一體式超聲流量計。適于無市電供應的測量場合，一節電池可使用十年，具有多種測量功能。 HD-MQ系列超聲波明渠流量計，用于液體明渠流量測量，測量傳感器可采用超聲速度傳感器、帕氏槽、P－B槽、三角堰、矩形堰和全寬堰，并采用超聲液位測量。該系統明渠流量計測量準確、可靠。采用超聲速度傳感器時，可測量大型渠道或涵洞的液體流量。 ● 堰槽式明渠流量計：可使用帕氏槽、P－B槽、三角堰、矩形堰、全寬堰進行明渠流量測量，液位傳感器采用超聲傳感器。 ● 超聲式明渠流量計：采用超聲傳感器測量流速及液位。測量準確度高，適于大型渠道和涵洞的流量測量。根據測量準確度要求，超聲速度測量可選擇單聲道、雙聲道和三聲道。

轉換器

壁掛式轉換器       盤裝式轉換器       一體式轉換器 防爆型轉換器

傳感器

插入式傳感器   管段式傳感器   外夾式傳感器

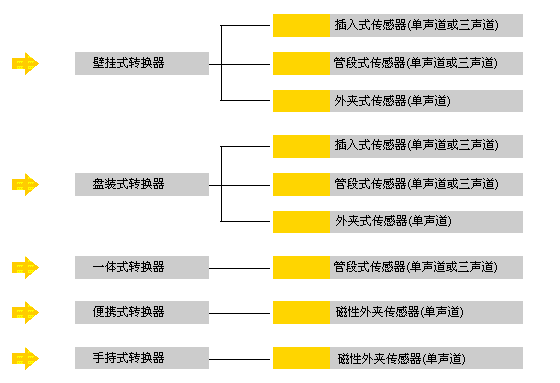

● 轉換器分為三種型式：壁掛式轉換器 盤裝式轉換器 一體式轉換器

● 轉換器外觀結構

壁掛式轉換器 重量：1.2kg       盤裝式轉換器 重量：0.8kg       一體式轉換器   防爆型轉換器 重量：4kg

● 轉換器外形尺寸和安裝方法

壁掛式轉換器

盤裝式轉換器

一體式轉換器

防爆型轉換器

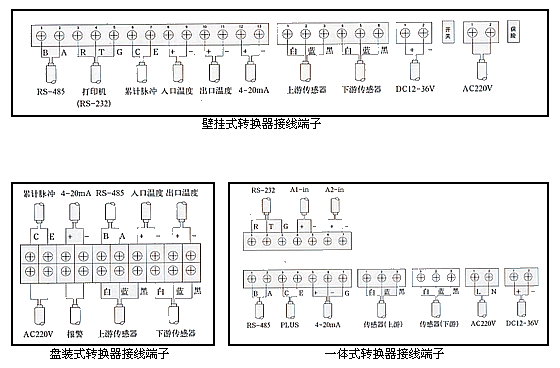

● 轉換器接線端子

● 傳感器分為三種型式：插入式傳感器 管段式傳感器 外夾式傳感器

● 傳感器外觀結構

插入式傳感器 重量：0.7kg/支   單聲道管段式傳感器 重量：見數據表   三聲道管段式傳感器 重量：見數據表   外夾式傳感器 重量：0.2kg/支

● 傳感器的外形尺寸和安裝方式

插入式傳感器外形尺寸和安裝方式

外夾式傳感器外形尺寸和安裝方式

適用管徑DN80-2000mm   適用管徑DN20-65mm

管段式傳感器外形尺寸和安裝方式

管段式傳感器數據表

內徑   重量   安裝長度L（mm）   法蘭尺寸   D D0 N x A 單聲道 20 7.8 280 110 79.5 4 x 16 25 8.2 280 110 79.5 4 x 16 32 9.5 280 120 89.0 4 x 16 40 10.1 280 120 89.0 4 x 16 50 12.2 280 150 120.5 4 x 20 65 14.5 280 180 139.5 4 x 20 80 17.5 280 190 152.5 4 x 20 100 19.2 280 230 190.5 4 x 20 單聲道 三聲道 125 19.6 290 255 216 8 x 22 150 25.1 310 280 251.5 8 x 22 200 40.8 340 345 298.5 8 x 22 250 61.0 370 405 362.0 12 x 26 300 89.2 410 485 432.0 12 x 26 350 97.2 440 535 476.0 12 x 30 400 102.3 480 600 540.0 16 x 30 450 113.5 510 635 578.0 16 x 33 500 147.8 550 700 635.0 20 x 33 600 211.5 620 815 749.5 20 x 36 700 331 690 915 850 24 x 36 800 489 750 1046 970 24 x 40 1000 810 890 1288 1200 28 x 44 1200 1280 1030 1522 1434 32 x 44 1400 1805 1160 1778 1670 32 x 48 1600 2301 1290 1982 1874 36 x 48 1800 3205 1430 2236 2114 36 x 52 2000 4089 1560 2446 2324 40 x 52

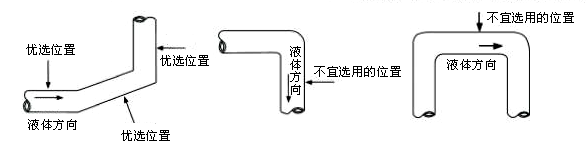

①滿足直管段長度要求（直管段長度，是指測量點距阻力件的距離）。直管段要求一般為前10倍管徑，后5倍管徑。當流速低于3m/s時，直管段要求可為前5倍管徑，后3倍管徑。 ②直管段部分表面平滑、較新、圓度較好。 ③首選液體向上（或斜向上）流動的豎直管路，其次是水平管路，盡量避開液體向下（或斜向下）流動的管路，防止液體不滿管。測量點不要選在管路走向的最高點，防止管路內因有氣泡聚集而造成測量不正常。

④水平管路測量點應選在自水平線±45°范圍以內，避開管路頂部氣泡。

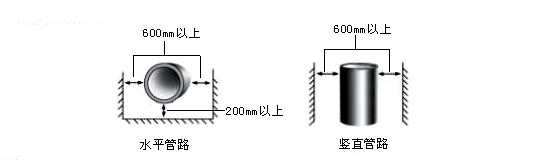

⑤安裝空間要滿足下圖所示要求

⑥電纜的敷設

傳感器與轉換器之間連接電纜的敷設要安全、可靠。 地下敷設時，電纜必須穿金屬管，防止電纜被軋斷或老鼠咬斷。 電纜外徑7毫米，每對傳感器2根電纜，金屬管內徑要大于25毫米。 架空敷設線桿跨距超過20米時，必須做加強線，防止風力過大時將電纜扯斷。 與其它電纜敷設同一電纜溝時，需穿金屬管，以提高抗干擾性能。

插入式超聲流量計 管段式超聲流量計 外夾式超聲流量計 管徑范圍   DN80～4000   DN20～2000 DN20～4000 流速范圍（%） 0.01～12 準確度（%） 單聲道 三聲道 單聲道 三聲道 1.5 1.0 0.5 1.0（校正0.5） 0.5 測量液體 水、河水、海水、石油、化學液體等均質液體 管道材質 金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材料（如PVC，有機玻璃等） 管襯材質 玻璃鋼、砂漿、橡膠等 信號輸出 1.4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。 2.累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。 3.RS-485：光電隔離，波特率可選擇，傳輸距離大于1.6km。 4.打印機：RS-232串口模式。打印機為選配件。 鍵盤 4 x 4 漢字鍵盤或 1 x 4 英文鍵盤 顯示器 2 x 10 漢字顯示或 2 x 16英文顯示 測量功能 顯示瞬時流量、瞬時流速、正累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、供回水溫度。 數據存貯 可儲存前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。 環境溫度 轉換器：-10～45 ℃（特定環境請說明） 傳感器：-30～+60 ℃（常溫型） -30～+160 ℃（高溫型） 傳感器材質 不銹鋼和陶瓷 不銹鋼和普通碳鋼 常溫型為尼龍 高溫型為合金鋁 傳感器承壓能力 管內部分壓力小于2.5MPa DN20～700mm小于2MPa DN800～2000mm小于1MPa 與管內壓力無關建議不浸水工作 傳感器防護等級 IP68 轉換器防護等級 壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67 防爆等級  [Exib]IIBT6  傳感器電纜長度 小于400m 小于400m 小于300m 傳感器電纜型號 SEYV-75-2（直徑7mm） 工作電源 AC220V ± 10% ，DC12～36V ， 功率0.5W 轉換器外形尺寸  壁掛式：213 x 185 x 107mm 盤裝式：16 x 80 x 250mm 一體式：185 x 140 x 100mm  傳感器外形尺寸   220x20（桿部）x50（連接部）mm 見管段傳感器數據表 60x40x35mm 轉換器重量  壁掛式：1.2kg 盤裝式：0.8kg 一體式：1.4kg  傳感器重量  0.7kg/支   見管段傳感器數據表 0.2kg/支 熱量測量功能   測量供熱、熱損耗、入口溫度、出口溫度。

技術選型以前，請仔細閱讀“技術參數”一節。

● 傳感器選型編碼

例如：選型插入式單聲道傳感器，液體常溫，電纜長度15m，管外徑325mm，壁厚10mm，管道材 質為鋼，非防爆。選型編碼為：CR－1－A－15－325－10－S－A-1
