電池供電型電磁流量計以其獨有的特點，在很多行業有著非常廣泛的應用。然而以往大多數電磁流量儀表都是以220V交流供電，在儀表低功耗的要求上顯然落后了。隨著各種便攜式儀表的不斷出現，電磁流量計的低功耗以及便攜式的設計要求便應運而生了。
電池供電型電磁流量計在硬件和軟件設計中都不同于交流供電的電磁流量計。硬件設計中，主要在放大電路上采用了高性能的集成電路和先進的設計思想，對強干擾背景下微弱信號的放大與A／D轉換方式進行了研究。采用了精度很高的雙積分模數轉換，對各種尖脈沖及交流工頻干擾有很好的消除作用。激磁方式采用零點穩定性好、抗工頻干擾能力強的三值低頻矩形方波，由于是周期性間歇工作，大大降低了激磁功耗。對于核心部件單片機，采用了MICROCHIP公司生產的低功耗功能強大的八位微處理器PIC16F877。在軟件設計中，單片機采用省電模式工作，每次信號采集、運算、顯示處理后等待中斷喚醒再進行下一次的測量過程。利用由單片機控制輸出的脈沖信號對模擬開關進行控制，分時對電源以及硬件電路中各開關的動作進行切換，使得測量電路功耗降至最低。
HD-LDE-D型電池供電電磁流量計是專為水工業設計，滿足城市供水確保準確的水費計算，廣泛應用于現場無電源供應場所，如城市供水、污水處理、水利工程等行業。
二、主要技術參數
公稱通徑：DN10-DN1200/DN150- DN3000也可選插入式電磁流量計
公稱壓力：0.6～4.0Mpa（特殊壓力可定制）
精 確 度：±1.0%
測量范圍：0～12m/s
測量介質（電導率）：〉5μs/cm
介質溫度：-20℃～120℃
環境溫度：-10℃～80℃
環境濕度：≤95%（相對濕度）
供電方式：3.6V/DC內置鋰電池供電，連續工作時間大于6年
電極材料：316L不銹鋼，HC、HB、鈦、鉭、鉑/銥合金
襯里材料：聚氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA
連接方式：法蘭式、插入式、夾持式
結構形式：一體型、分體型
防護等級：IP65、IP68
顯示方式：LCD大屏幕液晶顯示瞬時流量
輸出信號：脈沖輸出0.0001-10m/p可設置脈沖寬度20ms（無源光耦輸出）
通訊方式：GSM無線數據遠傳（短信形式數據包）

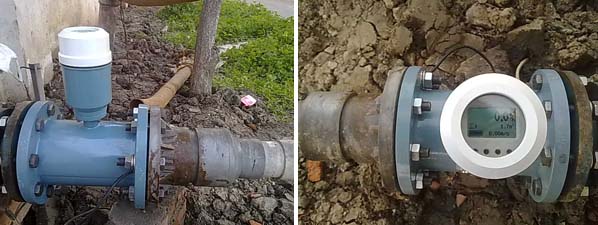

現場安裝圖
|
