電池供電型電磁流量計硬件電路設計是系統正常、穩定工作的基本保證，電路設計的合理與否直接關系到系統信號的采集、處理以及軟件編制等工作。因此，在硬件設計上應遵循以下幾個原則：
1）電路采用模塊化設計，在各模塊調試成功后，再與其它功能模塊相結合進行調試，直到達到預期目的，這樣做有利于系統的調試和故障排除；
2）選擇抗干擾能力強的單片機及其外圍元件，有利于系統的穩定；
3）電路設計中盡可能采用集成芯片代替分立元件搭建電路，有利于減少電路的復雜性及硬件故障幾率；
4）采用低電壓、微功耗芯片，降低系統功耗；
5）對于各模塊電路的設計，要注意協調好電路中不同類型IC之間的通信協議、電平匹配等問題；
6）在PCB（印刷電路板）布線時，合理設計信號線、電源和地之間的布局，模擬信號和數字信號、高低頻之間分開布線，這樣可以減小EMC，提高系統抗干擾能力。
本系統主要采用兩片核心芯片，16位單片機MSP430F5418A和A/D轉換芯片AD7193。MSP430F5418A為整個系統的核心處理器，其主要工作是：通過控制橋式芯片ZXMHC3A01N8實現正反勵磁，讀取A/D轉換結果，實現流量積算，控制各個模塊正常工作等。AD7193是一款24位高精密、低噪聲的模擬前端，它將流量信號轉化為數字信號送到單片機進行流量積算。

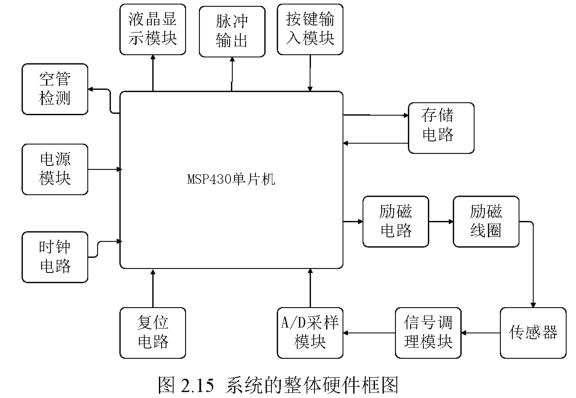

電池供電型電磁流量計系統的整體硬件電路包括：電源模塊、勵磁電路模塊、A/D采樣模塊、時鐘模塊、空管檢測模塊、液晶顯示模塊、脈沖輸出模塊、按鍵輸入模塊、存儲電路等。圖2.15所示為系統的整體硬件框圖。
|
